转:一种烘箱链条(五)

烘箱链条图片4

(这是转载的烘箱相关的专利资料,该资料仅供研究,商用须获得专利权人授权许可)


申请人: 杭州东华链条集团有限公司 杭州自强链传动有限公司
发明人: 廖杭州 宣碧华 徐美珍 郑林泉 张亮


一种烘箱链条(五)

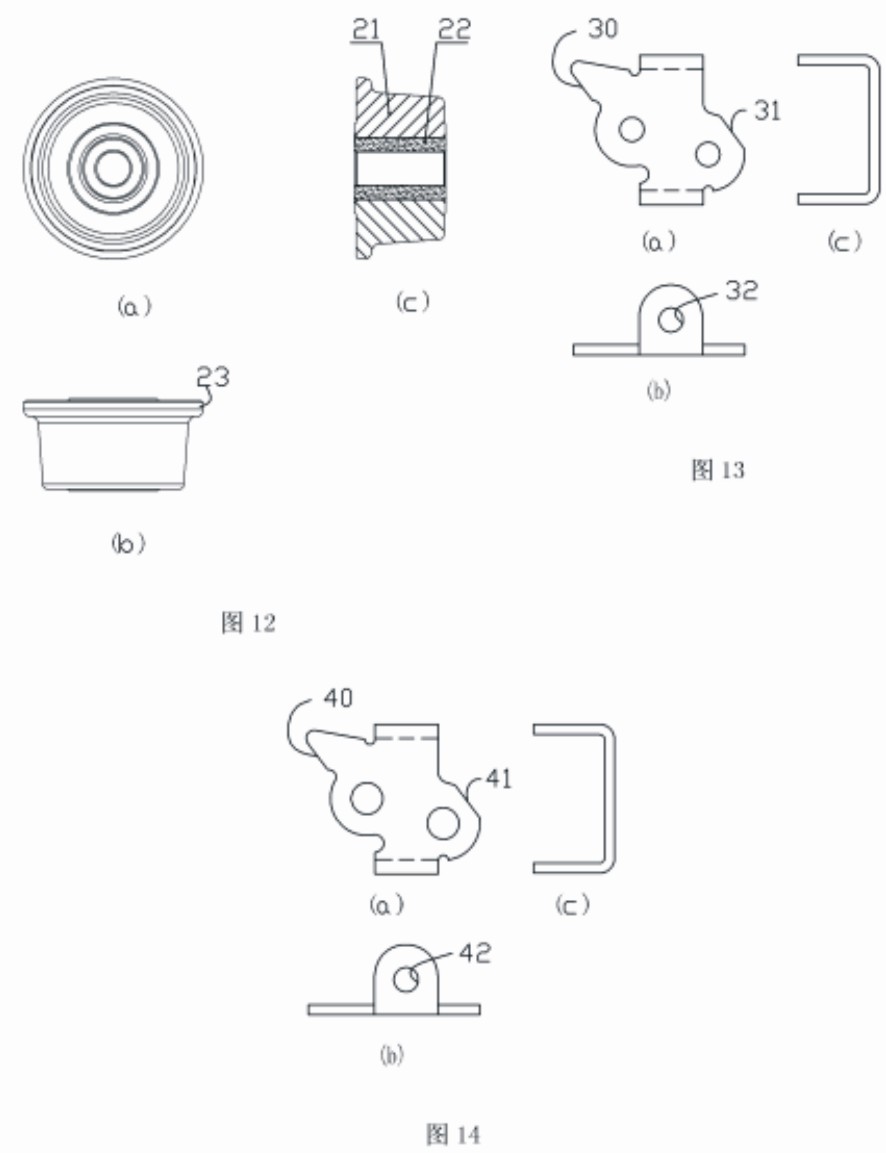

如图3、图4、图8、图9所示,相邻链节之间通过连接销轴9、外链板1和外附板16、20连接。所有的外附板16、20的附件孔隙2和所有的内附板15、19的附件孔42处于一条直线上。如图12所示,所述滚轮18为带镶套滚轮,滚轮体21的毂孔内固定镶套22,滚轮体21一侧具有凸缘23,如图5,图10所示,滚轮18通过垫圈7、垫圈A17和开口销6安装在加长连接销轴8上。
如图1所示,烘箱链条工作时,花架通过花架销轴5和开口销6安装在左弯烘箱链条1、右弯烘箱链条4上,左弯烘箱链条1和右弯烘箱链条4上的滚轮沿导轨2滚动。由于带镶套滚轮外径增大,使得链条在运行中,滚轮与导轨接触更可靠,更保险;由于内外附板外形上彩一种肩并肩的形式实现平直功能,通过这种链条不仅可以实现链传动功能,而且可以使链条传动物品时更加稳定。

? 此结构链条运行平稳,可靠,保险,使用方便,并且在直线度上有了大大提高。
